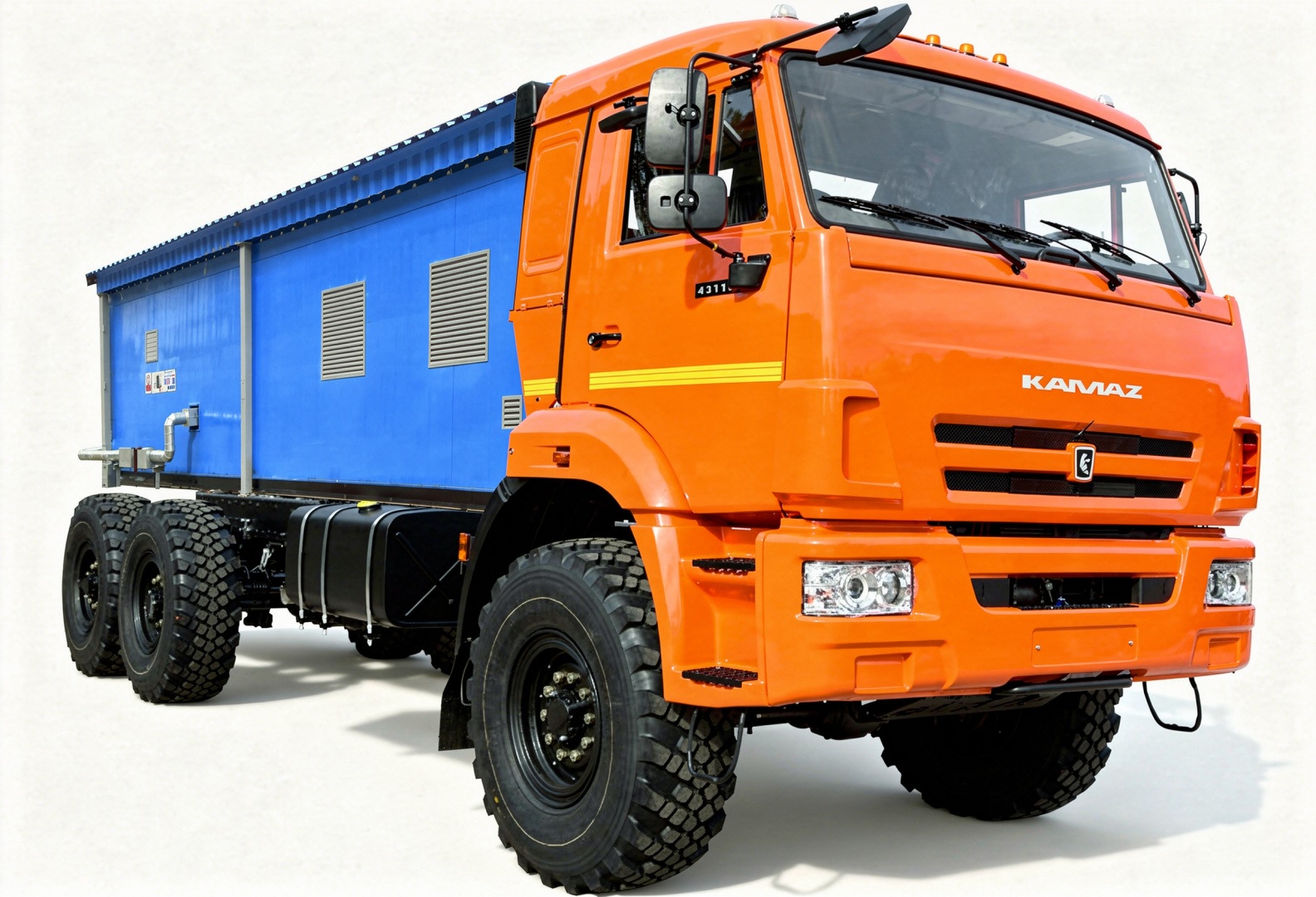

Передвижная азотная установка на шасси Камаз 10 м3 в мин, 111 бар ЗИФ ПАУ М 10-111-99
1. Назначение
Передвижные азотные установки ЗИФ ПАУ предназначены для получения газообразного азота из атмосферного воздуха непосредственно на объекте эксплуатации. Установки применяются в нефтегазовой отрасли, энергетике, химической промышленности, металлургии и других отраслях, где требуется инертная среда либо вытеснение кислорода.Типичные задачи:
• инертизация трубопроводов, резервуаров и ёмкостей;
• продувка и испытание трубопроводов азотом;
• поддержание избыточного давления в ёмкостях для предотвращения попадания воздуха;
• обеспечение пожаро- и взрывобезопасности при проведении ремонтных работ;
• создание инертной среды для технологических процессов.
Установки рассчитаны на автономную работу в полевых условиях и обеспечивают стабильную подачу азота с нормированными параметрами чистоты и давления.
________________________________________
2. Типы
Линейка ЗИФ ПАУ включает несколько типов установок, различающихся по производительности, чистоте азота и способу транспортировки:• Малой производительности (от 1 до 10 м3/мин) — для локальных задач (продувка небольших участков, инертизация ёмкостей малого объёма).
• Средней производительности (от 10 до 30 м3/мин) — оптимальное решение для большинства задач на объектах добычи и транспортировки углеводородов.
• Высокой производительности (свыше 30 м3/мин) — для крупных объектов, магистральных трубопроводов и непрерывных технологических процессов.
По чистоте азота (по технологии получения азота):
• мембранные установки — для задач, где достаточна чистота азота 90–99,5 %;
• адсорбционные (PSA/VSA) — для более высоких требований к чистоте (до 99,999 %).
________________________________________
3. Особенности
Ключевые особенности установок ЗИФ ПАУ:• Мобильность и автономность. Конструкция позволяет оперативно перемещать установку между объектами без потери эксплуатационных характеристик.
• Высокая надёжность в тяжёлых условиях. Оборудование адаптировано к работе при низких и высоких температурах, повышенной влажности и запылённости.
• Стабильность параметров. Автоматика поддерживает заданные параметры азота (чистота, давление, расход) независимо от колебаний условий окружающей среды.
• Интеграция с системами управления. Возможность передачи данных по стандартным промышленным протоколам, интеграция в АСУ ТП.
• Энергоэффективность. Оптимизированные алгоритмы работы компрессоров и систем подготовки воздуха снижают энергопотребление.
• Сервисная доступность. Модульная конструкция упрощает обслуживание и замену компонентов, что особенно важно при эксплуатации в удалённых районах.
С учётом производственных возможностей ООО «АРСМАШ», узлы и агрегаты изготавливаются с применением высокоточной металлообработки на станках с ЧПУ, что обеспечивает повышенную точность сопряжений и долговечность.
________________________________________
4. Опции
В зависимости от требований заказчика, установки могут комплектоваться следующими опциями:• система подогрева воздуха на входе — для работы при отрицательных температурах;
• дополнительные ступени фильтрации и осушки — для особо чистых применений;
• резервные компрессоры или дублирующие модули — для повышения отказоустойчивости;
• системы дистанционного мониторинга и телеметрии — для удалённого контроля параметров;
• комплект рукавов и быстросъёмных соединений — для оперативного подключения к объекту;
• система учёта расхода азота и регистрации параметров — для отчётности и анализа;
• взрывозащищённое исполнение электрооборудования — для применения во взрывоопасных зонах.
________________________________________
5. Исполнения
Установки ЗИФ ПАУ выпускаются в следующих исполнениях:
• На раме. Компактное исполнение для установки на подготовленной площадке или внутри транспорта. Подходит для временных объектов и площадок с ограниченным пространством.
• В контейнере. Полностью автономное исполнение с утеплением, вентиляцией, освещением и системами безопасности. Оптимально для длительной эксплуатации на одном объекте и работы в сложных климатических условиях.
На автомобильном шасси.
• КАМАЗ (например, модель 43118);
• УРАЛ (например, модели 4320, 532362);
Максимальная мобильность: установка готова к транспортировке и быстрому развёртыванию на месте работ. Может быть смонтирована на шасси грузового автомобиля либо на прицепе.
Каждое исполнение адаптируется под требования заказчика по габаритам, массе и условиям транспортировки.
________________________________________
6. Принцип действия
Принцип работы передвижной азотной установки ЗИФ ПАУ основан на разделении атмосферного воздуха с выделением азота:1. Забор и предварительная подготовка воздуха. Атмосферный воздух засасывается компрессором, проходит через систему фильтров для удаления механических примесей и капельной влаги.
2. Сжатие воздуха. Компрессор повышает давление воздуха до рабочего уровня, необходимого для дальнейшей сепарации.
3. Осушка и тонкая очистка. Воздух проходит через осушители и фильтры тонкой очистки для удаления паров воды и остаточных примесей.
4. Разделение воздуха. В мембранном или адсорбционном модуле происходит разделение воздуха: кислород, влага и другие примеси удаляются, а азот выделяется в чистом виде.
5. Стабилизация и подача азота. Полученный азот проходит через регулятор давления и расходомер, после чего подаётся потребителю через выходной патрубок.
6. Контроль параметров. Встроенная система автоматики непрерывно контролирует чистоту, давление и расход азота, автоматически корректируя режимы работы для поддержания заданных параметров.
________________________________________
7. Условия эксплуатации
Установки ЗИФ ПАУ рассчитаны на эксплуатацию в широком диапазоне условий:• температура окружающего воздуха: от −40 до +45 °C (возможна адаптация под более жёсткие условия по запросу);
• относительная влажность: до 98 % при +25 °C;
• высота над уровнем моря: до 2000 м (возможна корректировка характеристик для высокогорья);
• запылённость: до 5 мг/м³ (при большей запылённости рекомендуется установка дополнительных фильтров);
• питание: трёхфазная сеть 380 В, 50 Гц либо автономный генератор (в зависимости от исполнения).
Установки соответствуют требованиям промышленной безопасности и могут эксплуатироваться на опасных производственных объектах при наличии необходимой разрешительной документации.
________________________________________
8. Срок службы
Расчётный срок службы передвижных азотных установок ЗИФ ПАУ составляет 20 лет при соблюдении регламента технического обслуживания, использовании рекомендованных расходных материалов и эксплуатации в пределах заявленных параметров.Долговечность обеспечивается:
• применением высококачественных материалов и комплектующих;
• точной механической обработкой деталей на оборудовании с ЧПУ;
• многоуровневым контролем качества на всех этапах производства;
• продуманной системой защиты от перегрузок и аварийных режимов.
Регулярное техническое обслуживание и своевременная замена изнашиваемых элементов позволяют поддерживать работоспособность установки в течение всего срока службы
1. По сравнению с другими типами азотных установок
· Передвижные в сравнении со стационарными. Ключевое преимущество — мобильность. ЗИФ ПАУ монтируются на шасси (например, КамАЗ), что позволяет оперативно доставить установку прямо к месту работ: на удалённый объект, в зону аварии, на временную площадку. Это сокращает логистические издержки, исключает затраты на монтаж стационарной станции и позволяет быстро развернуть производство азота там, где это нужно.
· Мембранные в сравнении адсорбционными. В ЗИФ ПАУ часто комбинируют технологии (например, компрессор + мембранный блок или компрессор + адсорбционный блок), что даёт гибкость. Мембраны обеспечивают относительно стабильную чистоту азота и меньше зависят от колебаний параметров входящего воздуха, чем адсорбционные колонны, которые требуют сложной синхронизации переключения и чувствительны к загрязнениям. При этом такая гибридная схема может быть выгоднее в сценариях, где нужна переменная нагрузка: мембраны не требуют регенерации в том же объёме, что адсорбенты, и снижают пиковые нагрузки на компрессор.
· Комбинированные (винтовые + поршневые) в сравнении с чисто поршневыми. Комбинация типов компрессоров позволяет оптимизировать работу под задачу. Винтовые ступени хорошо справляются с постоянной нагрузкой и отличаются энергоэффективностью, а поршневые — с пиковыми выбросами давления. В итоге установка работает стабильнее, дольше сохраняет ресурс и потребляет меньше энергии в среднем, чем чисто поршневая, которая в переменных режимах может перегреваться или работать с перебоями.
2. По сравнению с другими производителями
· Адаптивность под задачу. ЗИФ ПАУ предлагают более гибкую модульность: легче собрать конфигурацию строго под конкретный технологический процесс (нужное давление, чистота, производительность). У конкурентов иногда встречаются более жёсткие типовые линейки.
· Фокус на надёжность в сложных условиях. В моделях ЗИФ ПАУ усилены решения для работы в экстремальных температурах, запылённости или при высокой влажности — например, применены специальные защитные кожухи, фильтры повышенной эффективности, системы стабилизации параметров воздуха перед газоразделением. Это даёт преимущество при работе в суровых климатических зонах или на агрессивных производствах.
· Интеграция систем управления. ЗИФ ПАУ комплектуются «умными» системами контроля (с возможностью удалённого мониторинга, предиктивной аналитики по состоянию узлов), что упрощает обслуживание и помогает предотвратить простои. У некоторых конкурентов автоматика может быть менее продвинутой в плане глубины аналитики.
· Сервисная поддержка. ЗИФ ПАУ обслуживаются через развитую сеть сервисных центров ЗИФ, отличаются высокой скоростью поставки запчастей и наличием обучающих программ для персонала клиента.
· Оптимизация энергопотребления. Во всех моделях ЗИФ ПАУ реализованы решения, которые снижают расход топлива или электроэнергии при сопоставимой производительности.
