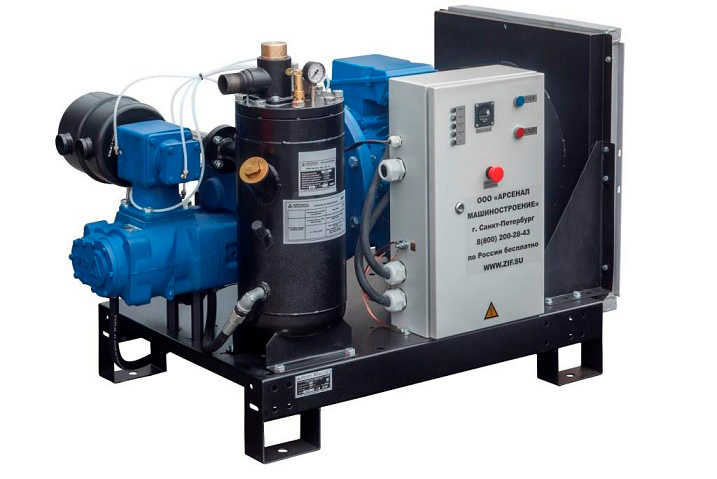

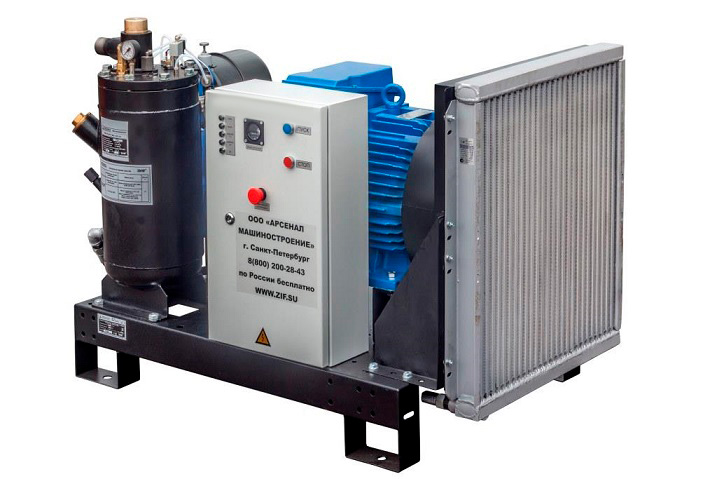

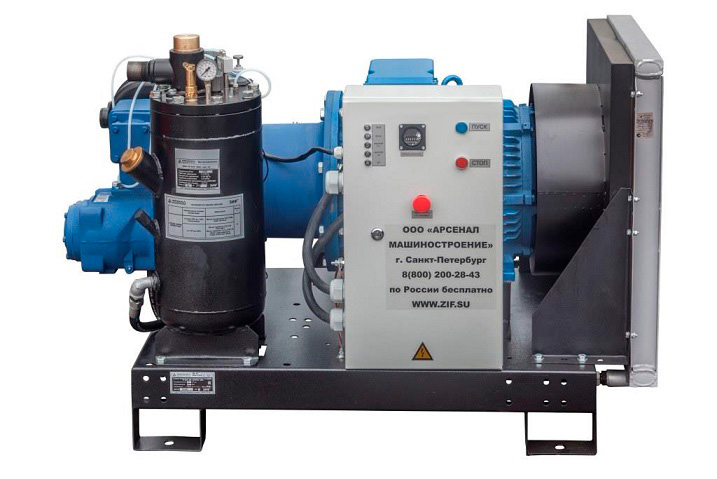

Компрессор ЗИФ винтовой 22 кВт, до -40 ˚С, 4 м3/мин, 7 бар. Для работы под навесом. Станция воздушно-компрессорная электрическая ЗИФ-СВЭ-4,0/0,7-R
Назначение:
Подача сжатого воздуха на промпредприятиях, стройках, в ЖКХ. Всепогодное исполнение для уличной эксплуатации.
Электродвигатель (привод):
-
Производители (РФ): ЭЛДИН, РУСЭЛПРОМ, ЭЛКОМ, СЗМО, АРСМАШ.
-
Параметры: 380В/660В (опц. 1140В), 50Гц, 1000/1500/3000 об/мин.
-
Исполнение: Подшипники С3/С4, класс IE2, защита IP54/IP55, монтаж лапы-фланец.
-
Пуск: схема «Звезда-Треугольник».
-
Привод: прямой / мультипликаторный (через эластичную муфту).
Система управления:
-
Конструкция: приборный щит (ударопрочный, всепогодный), степень защиты IP54.
-
Функции: интуитивный интерфейс, манометр, счетчик моточасов.
Защита:
- Компрессора: перегрев / падение давления.
-
Двигателя: перегрузка, КЗ, превышение тока, реле чередования фаз (защита от обратного вращения).
-
Опции: изолированная нейтраль, сетевой выход 220В (для моделей 55-110 кВт).
Винтовой блок:
-
Модель: «АРМ» (АРСМАШ, РФ), 5-е поколение. Прямой привод / мультипликатор.
-
Роторы: сталь СТ45, N-профиль (асимметричный, 5:6).
-
Подшипники: SKF / Nachi (до 8 шт., высокотемпературные).
-
Уплотнения: манжеты SIMRIT (PTFE, двойная губа).
-
Особенности: оптимизированные зазоры для работы при экстремальных t° и маслах РФ.
-
Ресурс: ≥ 60 000 м/ч. Запчасти в наличии.
Система маслоотделения:
-
Конструкция: вертикальный сосуд 09Г2С (от -50°С до +125°С), двухступенчатая очистка (центробежная + фильтр).
-
Фильтры: MANN+HUMMEL / SOTRAS.
-
Эффективность: остаточное масло ≤ 3 мг/м³.
-
Опция: подогрев сосуда (для низких температур).
Система пневморегулирования:
-
Клапаны: дроссельные АРСМАШ / STABLE (пневмоуправление). Адаптированы к низким t° и запыленности (увеличенный диаметр цилиндра, спецуплотнения).
-
Предохранительные клапаны: АРСМАШ / Goetze / AFS.
-
Пневмоавтоматика: CAMOZZI.
Система охлаждения:
-
Маслоохладитель: «Термокам» (алюминий, оребренные трубки, вибростойкий). Шаг оребрения увеличен для защиты от засоров.
-
Опции: доохладитель сжатого воздуха, «Тропическое» исполнение (до +50°С).
Конструкция (Корпус/Рама):
-
Кожух: всепогодный (сталь, порошковая окраска). Возможно исполнение без кожуха.
-
Рама: сварная.
-
Шасси (для станций до 1,5 т) с независимой торсионной подвеской, оси Knott.
-
Исполнение на салазках.
1. Надежность, безопасность и увеличенный срок службы (> 15 лет).
Мы используем комплектующие, которые имеют увеличенный срок службы, поэтому наши компрессоры способны прослужить вам более 15 лет даже при интенсивных нагрузках.
• Ресурс винтового блока не менее 60 000 часов до первой замены подшипников, общий срок службы — свыше 100 000 часов.
• Конструкции адаптированы к жёстким условиям эксплуатации (пыль, влажность, перепады температур).
• Усиленные компоненты привода, рассчитанные на радиальные нагрузки.
• Комплектующие проверенных брендов — подшипники NACHI (Япония), клапаны проверенных брендов из ЮВА.
• Жесткое соединение труб и узлов исключает вибрацию и разгерметизацию, обеспечивая по-настоящему надежную конструкцию.
• Датчики для защиты: контроль давления, температуры, с автоматическим отключением станции.
• Соответствие ТР ТС 010/2011, ТР ТС 020/2011, ТР ТС 032/2013, наличие сертификатов промышленной безопасности.
2. Усиленная защита от коррозии.
Мы гарантируем, что ржавчина не появится даже через 10 лет, благодаря полной антикоррозийной обработке всех элементов конструкции.
• Трубки из нержавеющей стали в пневматических магистралях предотвращают коррозию и загрязнение воздуха.
• Специальный антикоррозийный состав не меняет своих свойств в условиях постоянно меняющейся температуры поверхности.
3. Меньше энергии на кубометр воздуха (энергоэффективность).
Благодаря целенаправленной работе нашего конструкторского отдела наши компрессоры энергоэффективны: они потребляют на 25% меньше электроэнергии, чем их аналоги, поэтому вы платите меньше, а получаете больше кубометров воздуха.
• Высокий КПД винтового блока (до 95%) за счёт оптимизированной геометрии роторов и сниженных оборотов (на мощных моделях — 1450–1500 об/мин).
• Режим холостого хода снижает потребление электроэнергии в 5 раз и продлевает ресурс деталей.
• Опциональный частотный преобразователь (серия ШМЧ) — регулировка производительности под текущий расход воздуха, экономия до 30 % энергии.
• Энергоэффективные электродвигатели класса IE2/IE3/IE4 с сервис-фактором 1,2 — устойчивость к кратковременным перегрузкам.
• Оптимизированная система охлаждения с алюминиевым радиатором — снижение энергопотребления без потери стабильности работы.
4. Максимальная компактность и легкость.
Приобретая наши электрические компрессоры, вы сэкономите место в цехе и получите удобство монтажа.
Размеры и вес серии компрессоров ЗИФ-СВЭ снижены за счет уникальной конструкции винтового блока и двигателя на едином вале.
• На 50% компактнее обычных компрессоров
• На 33% легче стандартных аналогов
5. Акустический комфорт.
Малошумный вентилятор в сочетании с усовершенствованной винтовой парой делают наши агрегаты по-настоящему безотказными и малошумными, обеспечивая комфортные условия для персонала.
• Шумозащитный кожух — уровень шума 62–83 дБ(A) позволяет устанавливать компрессор внутри помещений.
• Низкий уровень вибрации — компрессоры не требуют специальной подготовки места установки, достаточно ровного бетонного пола.
6. Улучшенное качество сжатого воздуха.
Благодаря тому, что содержание масла в рабочей смеси снижено, а усовершенствованная винтовая пара гарантирует стабильность параметров, вы получаете сжатый воздух отличного качества, а общий уровень шума остается минимальным.
• Двухступенчатая система маслоотделения (гравитационно-центробежная сепарация + внутренний фильтр-сепаратор) — остаточное содержание масла ≤3 мг/м³.
• Доохладитель в базовой комплектации — температура сжатого воздуха на выходе всего на +15°C выше окружающей среды.
• Фильтрация на входе — всасывающий фильтр с высокой пылеемкостью защищает винтовой блок от загрязнений.
• С применением системы подготовки сжатого воздуха обеспечивается соответствие классу загрязненности [1:2:1] по ГОСТ Р ИСО 8573-1-2016; без системы подготовки — классу [4:8:4].
7. Удобство эксплуатации и управления
• Микропроцессорная система управления
• Непрерывный журнал событий и диагностика неисправностей
• Недельный таймер включения/выключения
• Интуитивная панель управления (монохромная, цветная ЖК или сенсорная)
8. Сервисная поддержка и доступность
• Полный комплект ЗИП в наличии на складах по всей России — быстрая поставка запасных частей и расходных материалов.
• Широкая сеть официальных сервисных дилеров в каждом регионе
• Гарантия 24 месяца на компрессорный блок, 12 месяцев на компрессорные станции с возможностью продления до 3 лет.
• Предпродажная подготовка: каждая единица проходит проверку и настройку перед отгрузкой.
