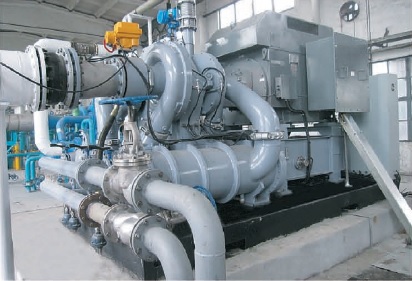

Центробежная компрессорная станция ЗИФ-СЦЭ-МН-109-2,45

1. Назначение

Центробежные компрессоры ЗИФ предназначены для сжатия воздуха или других газов в промышленных процессах. Их применяют в тех случаях, где нужна стабильная подача большого объёма сжатого газа под давлением:

• в химической и нефтехимической промышленности (сжатие технологических газов);
• в газовой отрасли (подготовка и транспортировка газа, сжижение);
• в металлургии и горнодобыче (подача воздуха для технологических процессов, работа с пневматическим оборудованием);
• в энергетике (нагнетание топливных газов, подача воздуха для продувки);
• на азотных станциях.

Ключевое преимущество — способность эффективно работать при большой производительности при умеренных и высоких давлениях, что делает их идеальными для крупных производственных линий. Центробежные компрессоры ЗИФ-АРСМАШ рассчитаны на производительность от 20 до 3300 м3 в мин.

Еще одно важное преимущество центробежных компрессоров – это сжатие воздуха без применения масла, что позволяет получать на выходе сжатый воздух высоких показателей чистоты (безмасляный воздух класса чистоты 0 в соответствии с ГОСТ Р ИСО 8573-1-2016).
Также центробежные компрессоры способны к регулированию производительности в сравнительно широком диапазоне (50%-100%) без существенного снижения энергоэффективности. Политропный КПД центробежных компрессоров АРСМАШ при номинальной производительности составляет 82%.

Центробежные компрессоры являются установками динамического сжатия и в силу своей конструкции и малого числа движущихся деталей и деталей трения, они обладают длительным сроком эксплуатации, а также низкими расходами на техобслуживание относительно объема выработанного сжатого воздуха.

2. Типы, особенности и исполнения

Завод АРСМАШ выпускает несколько серий, которые различаются по производительности, рабочему давлению, числу ступеней сжатия и типу привода.
Серии центробежных компрессоров ЗИФ-АРСМАШ.

• ЗИФ-СЦЭ-ТИС — для проектов со малой производительностью (20–43 м³/мин) и давлением 4–9 бар.
• ЗИФ-СЦЭ-МН — для более масштабных процессов (200–3333 м³/мин, давление 0,3–16 бар).
• ЗИФ-СЦЭ-СР — высокая производительность (220–400 м³/мин, давление 2–25 бар).
• ЗИФ-СЦЭ-СО — одноступенчатые решения (45–85 м³/мин, давление около 2,5 бар).
• ЗИФ-СЦЭ-ТИЛ, ЗИФ-СЦЭ-ТИМ — варианты с разным числом ступеней сжатия для тонкой настройки под задачу.

Особенности конструкции:

• Многоступенчатое сжатие — позволяет постепенно повышать давление, повышая общую энергоэффективность и снижая температуру газа. В вопросе выбора между увеличением числа ступеней сжатия с одновременным увеличением энергоэффективности или удешевлением компрессора за счет меньшего числа ступеней сжатия, АРСМАШ использует общепринятые в мировой практике принципы и правила.
• Оптимизированная проточная часть (лопатки рабочего колеса, диффузоры) для минимизации потерь и достижения высокого политропного КПД.
• Возможность адаптации под конкретный газ (учёт его молекулярного состава, плотности, вязкости и наличия примесей).
• Разные варианты исполнения: с горизонтальным или вертикальным расположением, с различными типами уплотнений.

3. Принцип действия

В центробежных компрессорах сжатие газа происходит за счёт динамического воздействия. Основной рабочий орган — рабочее колесо (импеллер) с лопатками. При вращении колеса с высокой скоростью, лопатки сообщают газу кинетическую энергию, разгоняя его. Далее в диффузоре скорость потока резко снижается, а кинетическая энергия преобразуется в энергию давления — газ сжимается. После сжатия происходит охлаждение сжатого газа в устройстве водяного охлаждения в виде емкости, внутри которой сжатый газ идет по системе труб, омываемых охлаждающей водой. Центробежные компрессоры ЗИФ-АРСМАШ разработаны на выходное давление до 25 атмосфер и более.

Обычно используется конструкция с несколькими ступенями сжатия: сжатый в первой ступени газ направляется на вход второй, где давление повышается ещё сильнее, и так до достижения нужного конечного значения. Между ступенями и в конце последней ступени сжатия происходит охлаждение сжатого воздуха. Привод центробежного компрессора осуществляется от электродвигателя.

Основные элементы конструкции

• Рабочее колесо (импеллер). Это ключевой узел: диск с лопатками, загнутыми от центра к краям. Именно оно придаёт газу ускорение.
• Вал. Соединяет рабочее колесо с приводом (электродвигатель).
• Диффузор. Расположен сразу за рабочим колесом. В нём скорость потока газа снижается, а кинетическая энергия преобразуется в потенциальную — то есть растёт давление.
• Спиральная камера («улитка»). Собирает поток из диффузора и направляет его в выходной патрубок.
• Подшипниковая система. Обеспечивает вращение ротора.
• Уплотнения. Предотвращают утечку газа (могут быть лабиринтными, графитовыми и др.).
• Система управления. Регулирует скорость вращения, подачу газа и давление, а также защищает от опасных режимов.

Дополнительные узлы. В многоступенчатых моделях добавляют промежуточные охладители (интеркулеры), чтобы отводить тепло и повышать эффективность

4. Условия эксплуатации и срок службы

При проектировании компрессоров ЗИФ учитывают типичные для России условия, поэтому они хорошо показывают себя в сложных средах.

Типичные условия эксплуатации:

• Широкий диапазон рабочих температур (от -25 °C до +40 °C; при заказе «зимнего пакета» нижний порог может быть снижен до -40 °C).
• Допустимая влажность и запылённость воздуха (конкретные значения зависят от серии и указываются в паспорте).
• Возможность работы с газами, содержащими примеси (при наличии соответствующих защитных покрытий или систем фильтрации).

Срок службы центробежных компрессоров АРСМАШ составляет 25 лет при соблюдении регламента эксплуатации и обслуживания. На долговечность влияют: регулярная очистка проточной части, контроль вибрации и температуры, своевременная замена смазочных материалов и уплотнений, а также отсутствие длительных перегрузок.

В технической документации к каждой серии приводятся конкретные эксплуатационные ограничения и рекомендации по обслуживанию — их соблюдение гарантирует заявленный срок службы.

Надёжность и ресурс

• Длительный ресурс при соблюдении условий эксплуатации. У центробежных компрессоров ЗИФ-АРСМАШ суммарный ресурс — до 180 000 часов, ресурс между средними ремонтами — не менее 16 000 часов, ресурс ротора до первого капремонта — не менее 60 000 часов.
  Нормативная база: ГОСТ 23467‑79 (общие технические требования для воздушных центробежных компрессоров).
• Контроль вибрации и прогнозирование состояния. Вибрационные параметры оцениваются по зонам состояния (A–D) и по скорости их изменения — это снижает риск внезапных отказов.
  Нормативная база: ГОСТ 32106‑2013 (мониторинг состояния и вибрация центробежных компрессорных агрегатов), ГОСТ ИСО 10816‑3 (основа для таблиц вибрационных зон).

---

Сервис и эксплуатация

• До 250 дилерских и сервисных организаций и развитая сеть быстрых поставок ЗИП. Это даёт предсказуемость сроков ремонта и снижает среднее время восстановления.
• 72 часа на выезд и устранение неисправности в любой точке РФ. Быстрый сервис напрямую влияет на общую эффективность оборудования и стоимость владения.
• Документация и регламенты на русском языке. Понятные методики испытаний, ведомости ЗИП, инструкции по монтажу и ремонту — без необходимости перевода и верификации.
• Собственная система управления и контроля. Независимость от зарубежных производителей, локальное сопровождение, доработки и обновления без санкционных рисков.

---

Производственные и инженерные преимущества

• Локальная разработка и сопровождение. Возможность оперативно вносить изменения под требования заказчика (диапазон регулирования, характеристики по газу, интеграция с существующей АСУ ТП).
• Испытания на заводских стендах и входной контроль компрессорных блоков. Подтверждённые показатели КПД, вибрации и ресурса — не только паспортные цифры, а результаты реальных тестов.
• Проверенное временем производство и культура качества. Отработанные техпроцессы, контроль на каждом этапе, прослеживаемость компонентов — это снижает риск скрытых дефектов и нестабильности качества от партии к партии.

---

Экономические и проектные преимущества

• Меньше простоев и более быстрое восстановление = меньше потери от простоя производства.
• Предсказуемые сроки поставки ЗИП = возможность планировать ремонты и держать меньший страховой запас.
• Независимость от валютных колебаний и логистических рисков = более предсказуемый бюджет на обслуживание.
• Соответствие российским нормам. Не требуется адаптация проекта под местные требования и дополнительные согласования — это экономит время и бюджет проектных отделов.

---

Нормативно-документационное соответствие

Преимущество	Соответствующий ГОСТ / норматив	Что это даёт заказчику
Терминология и расчёт КПД	ГОСТ 28567‑90	Единообразие расчётов и корректное сравнение эффективности
Нормирование ресурса и надёжности	ГОСТ 23467‑79	Прозрачные целевые показатели ресурса при заданных условиях
Контроль вибрации и диагностика	ГОСТ 32106‑2013, ГОСТ ИСО 10816‑3	Методология оценки состояния, прогнозирование отказов
Климатические и внешние воздействия	ГОСТ 15150‑69	Гарантия работоспособности в российских условиях
